ഒരു അൾട്രാസോണിക് ബാറ്ററി ടാബ് വെൽഡിംഗ് മെഷീൻ, സോളിഡ്-സ്റ്റേറ്റ് വെൽഡിംഗ് പ്രക്രിയയിലൂടെ നിലവിലെ കളക്ടർമാരുമായി ബാറ്ററി ടാബുകളിൽ ചേരുന്നതിന് ഉയർന്ന-ഫ്രീക്വൻസി അൾട്രാസോണിക് വൈബ്രേഷൻ ഉപയോഗിക്കുന്നു. അടിസ്ഥാന വസ്തുക്കൾ ഉരുകുകയോ അധിക ഫില്ലർ വസ്തുക്കൾ ഉപയോഗിക്കുകയോ ചെയ്യാതെ കുറഞ്ഞ താപനിലയിൽ വെൽഡിംഗ് പ്രക്രിയ നടത്തുന്നു.

യന്ത്രം പ്രധാനമായും ഉപയോഗിക്കുന്നത് ലിഥിയം ബാറ്ററി സെൽ അസംബ്ലിയിലാണ്, പ്രത്യേകിച്ച് പവർ ബാറ്ററി നിർമ്മാണത്തിന്. സ്ഥിരതയുള്ള ടാബ് വെൽഡിംഗ് ഗുണനിലവാരം വിശ്വസനീയമായ ഇലക്ട്രിക്കൽ കണക്ഷനുകൾ നിലനിർത്താനും ബാറ്ററി പ്രവർത്തന സമയത്ത് കോൺടാക്റ്റ് പ്രതിരോധം കുറയ്ക്കാനും സഹായിക്കുന്നു.

അൾട്രാസോണിക് വെൽഡിംഗ് പ്രക്രിയയിൽ ഇലക്ട്രിക്കൽ എനർജി കൺവേർഷൻ, അൾട്രാസോണിക് വൈബ്രേഷൻ ജനറേഷൻ, ആംപ്ലിറ്റ്യൂഡ് കൺട്രോൾ, എനർജി ട്രാൻസ്മിഷൻ, സോളിഡ്-സ്റ്റേറ്റ് ബോണ്ടിംഗ് എന്നിവ ഉൾപ്പെടുന്നു.

ബാറ്ററി ടാബ് വെൽഡറിൻ്റെ പ്രവർത്തന തത്വം

നിയന്ത്രിത വെൽഡിംഗ് പ്രക്രിയയിലൂടെ ബാറ്ററി ടാബ് വെൽഡർ ഇലക്‌ട്രോഡ് ടാബുകളിലും ബാറ്ററി ടെർമിനലുകളിലും ചേരുന്നു. കറൻ്റ്, മർദ്ദം, വെൽഡിംഗ് സമയം തുടങ്ങിയ വെൽഡിംഗ് പാരാമീറ്ററുകൾ വ്യത്യസ്ത ബാറ്ററി ഡിസൈനുകൾക്കനുസരിച്ച് ക്രമീകരിക്കാവുന്നതാണ്.

അപേക്ഷകൾ

ബാറ്ററി ടാബ് വെൽഡിംഗ് മെഷീനുകൾ പ്രധാനമായും ഉപയോഗിക്കുന്നത് ലിഥിയം-അയൺ ബാറ്ററി നിർമ്മാണ പ്രക്രിയകളിലാണ്, ഇനിപ്പറയുന്നവ ഉൾപ്പെടെ:

- ലിഥിയം-അയൺ ബാറ്ററി സെൽ ഉത്പാദനം
- പൗച്ച് സെൽ അസംബ്ലി
- സിലിണ്ടർ ബാറ്ററി നിർമ്മാണം
- പ്രിസ്മാറ്റിക് ബാറ്ററി ഉത്പാദനം
- ബാറ്ററി ഗവേഷണവും പൈലറ്റ് പ്രൊഡക്ഷൻ ലൈനുകളും

1. ഉപകരണ പാരാമീറ്ററുകൾ

ഉപകരണ വലുപ്പം:

ജനറേറ്റർ വലിപ്പം (നീളം× വീതി× ഉയരം):480mm x365mm x202mm

പ്രോവ് സൈസ് (നീളം× വീതി× ഉയരം (മുകളിൽ നിന്ന്)::420mm x180mm x290mm

ഭാരം: 62KG

ഉപകരണങ്ങളുടെ എല്ലാ മീറ്ററിംഗ് ഉപകരണങ്ങളും മെട്രിക് യൂണിറ്റുകൾ സ്വീകരിക്കുന്നു.

ഉപകരണ പവർ ആവശ്യകതകൾ

1വോൾട്ടേജ്:220V ±10%,എയർ സ്രോതസ്സ്: 0.4~0.6MPa; ഈർപ്പം: 48%, താപനില: 45 ഡിഗ്രിയിൽ കുറവോ തുല്യമോ

ഉപകരണ ഏകീകരണം:

ഉപകരണങ്ങൾ അടങ്ങിയിരിക്കുന്നു:

അൾട്രാസോണിക് ജനറേറ്റർ, എനർജി കൺവെർട്ടർ, കൊമ്പുകൾ, ന്യൂമാറ്റിക് ഘടകങ്ങൾ, മെക്കാനിക്കൽ ഫ്രെയിം തുടങ്ങിയവ.

മുഴുവൻ-പാലം ഉയർന്ന-പവർ സർക്യൂട്ട്;

ഉയർന്ന-സ്‌ട്രെംഗ് അലോയ് മെറ്റീരിയലുകളിൽ നിന്ന് നിർമ്മിച്ച കൊമ്പുകൾ;

2. മെഷീൻ മെഷീന് ബാധകമായ ആവശ്യകതകൾ:

എല്ലാ ഭാഗങ്ങളും ഘടകങ്ങളും ലോഹ വസ്തുക്കളിൽ നിന്നാണ് നിർമ്മിച്ചിരിക്കുന്നത്.

മൊഡ്യൂൾ ഘടന എളുപ്പമുള്ള ഗതാഗതം ഉറപ്പാക്കുന്നു.

പ്രവർത്തിക്കുന്ന ഡ്രൈവ് പവർ ന്യൂമാറ്റിക് ഡ്രൈവ് ആണ്.

പ്രവർത്തന ഊർജ്ജ സ്രോതസ്സ് സിംഗിൾ ഫേസ് പവർ ആണ്.

3. ഉപഭോഗ ഭാഗങ്ങളും സേവന ജീവിതവും:

കൊമ്പുകൾ ധരിക്കുന്ന ഭാഗങ്ങളാണ്, മുകളിലെ കൊമ്പിന് 3 മാസത്തെ വാറൻ്റി നൽകും.

കാൽ സ്വിച്ചിന് 1.5 ദശലക്ഷം സൈക്കിളുകളുടെ സേവന ജീവിതമുണ്ട്.

ഇലക്ട്രിക്കൽ റിലേയ്ക്ക് 1.5 ദശലക്ഷം സൈക്കിളുകളുടെ സേവന ജീവിതമുണ്ട്.

4. സുരക്ഷാ മുൻകരുതലുകൾ:

ഫാക്ടറി പരിശോധനാ മാനദണ്ഡങ്ങൾ പാലിക്കുന്ന ഉപകരണങ്ങൾ മാത്രമേ വിതരണം ചെയ്യുകയുള്ളൂ.

ഉപയോഗത്തിനുള്ള മുൻകരുതലുകൾ:

1) വെൽഡിംഗ് ഇഫക്റ്റ് പൊരുത്തക്കേട് കാണിച്ചാൽ, ദയവായി മെഷീൻ പ്രവർത്തിപ്പിക്കുന്നത് നിർത്തുക, അല്ലെങ്കിൽ ഉപയോക്താവിന് നഷ്ടമോ കേടുപാടുകളോ ഉണ്ടായതായി കണക്കാക്കണം;

2) കൊമ്പുകൾ വേഗത്തിലാണ് ധരിക്കുന്നത്

5. സാങ്കേതിക ആവശ്യകതകൾ:

NP1000 വെൽഡറിൻ്റെ പരമാവധി ഔട്ട്പുട്ട് പവർ 1000VA ആണ്, അൾട്രാസോണിക് ഫ്രീക്വൻസി 20 KHZ ± 10% ആണ്; Ⅱ,Ⅲ, Ⅳ എന്നിവയുടെ ഇനിപ്പറയുന്ന ചിത്രങ്ങൾ യഥാക്രമം പൂർണ്ണമായ യന്ത്രത്തിൻ്റെ രൂപമാണ്, മുകളിലെ കൊമ്പും താഴത്തെ കൊമ്പും അല്ലെങ്കിൽ അങ്കിളും:

(ചിത്രം Ⅰ) ഇൻ്റലിജൻ്റ് മാൻ-മെഷീൻ കമ്മ്യൂണിക്കേഷൻ കൺട്രോൾ സിസ്റ്റത്തിൻ്റെ ടച്ച് സ്‌ക്രീനിൽ കാണിച്ചിരിക്കുന്ന സമയം, ഊർജ്ജം, ശക്തി, ഡെപ്ത് മോഡ് എന്നിവ

(ചിത്രം Ⅱ) മുഴുവൻ മെഷീൻ്റെയും രൂപം

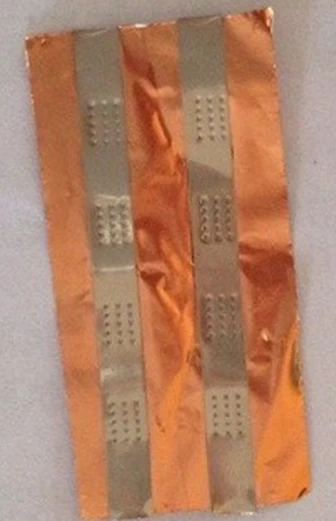

വെൽഡിംഗ് ടെക്നിക്ക് 1: 0.012 എംഎം അൽ ഫോയിലുകളുടെ 10-20 ലെയറുകളുള്ള അൽ സ്ട്രാപ്പിൻ്റെ 0.1 എംഎം കട്ടിയുള്ള 1 ലെയറിൻ്റെ വെൽഡിംഗ് ഇഫക്റ്റ്, ജോയിൻ്റ് ഏരിയ 5*20 എംഎം ആണ്, കൊമ്പിൻ്റെ ഇരുവശവും ഉപയോഗിക്കാം.

6. ഉപകരണ ഉദ്ധാരണവും പേഴ്‌സണൽ പരിശീലനവും:

ഉപകരണങ്ങൾ സ്ഥാപിക്കൽ:

ഉപകരണങ്ങളുടെ ഉദ്ധാരണത്തെക്കുറിച്ചും ആവശ്യമായ ഘടകങ്ങളും ഉപകരണങ്ങളും സംബന്ധിച്ച വിശദാംശങ്ങൾ വിൽപ്പനക്കാരൻ കൺസ്ട്രക്റ്റർമാരെ അറിയിക്കും.

വിൽപ്പനക്കാരൻ സ്ഥലത്തുതന്നെ ഉദ്ധാരണത്തെ പിന്തുണയ്ക്കും.

പേഴ്സണൽ പരിശീലനം:

ഉദ്ധാരണ സമയത്ത്, വിൽപ്പനക്കാരൻ്റെ സ്റ്റാഫ് ഓപ്പറേറ്ററെ സ്ഥലത്ത് പരിശീലിപ്പിക്കും, പരിശീലന ഉള്ളടക്കത്തിൽ സാധാരണ പ്രവർത്തനം, അറ്റകുറ്റപ്പണികൾ, അടിയന്തര ചികിത്സ എന്നിവ ഉൾപ്പെടുന്നു.

7. വിൽപ്പനാനന്തര സേവനം:

കൊമ്പുകൾ, കാൽ ചവിട്ടൽ, ഇലക്ട്രിക്കൽ റിലേ തുടങ്ങിയ വേഗത്തിലുള്ള വസ്ത്രങ്ങൾ ഒഴികെയുള്ള{3}}ഉപകരണങ്ങൾ വാങ്ങുന്നയാൾക്ക് ലഭിച്ച തീയതി മുതൽ വിൽപ്പനക്കാരൻ 1-വർഷ വാറൻ്റി നൽകും. വേഗത്തിലുള്ള-വസ്‌ത്രഭാഗങ്ങൾ ഒഴികെ, മറ്റ് പരാജയ ഘടകങ്ങൾക്ക്, മനുഷ്യേതര ഘടകങ്ങളുടെ സാഹചര്യത്തിൽ സ്വതന്ത്രമായി മാറ്റിസ്ഥാപിക്കുന്നതിന് വിൽപ്പനക്കാരൻ ഉത്തരവാദിയായിരിക്കും.

വാറൻ്റി കാലഹരണപ്പെട്ടുകഴിഞ്ഞാൽ, വിൽപ്പനക്കാരൻ നൽകുന്ന അറ്റകുറ്റപ്പണികൾക്കും അറ്റകുറ്റപ്പണികൾക്കും വാങ്ങുന്നയാൾ പണം നൽകേണ്ടതുണ്ട്.

8. ഭാഗങ്ങളുടെ പട്ടിക:

NP1000 സ്മാർട്ട് അൾട്രാസോണിക് മെറ്റൽ വെൽഡറിൻ്റെ പ്രധാന ഭാഗങ്ങൾ (ഒരു യന്ത്രത്തിൻ്റെ അളവ്):

സ്പെയർ പാർട്സ് ലിസ്റ്റ് (ഒരൊറ്റ യന്ത്രത്തിനുള്ള അളവ്)

പ്രധാന ഭാഗങ്ങളുടെയും ഘടകങ്ങളുടെയും വിതരണക്കാർ:
